Cтеклопакеты для пластиковых окон

Стеклопакет – это конструкция, изготовленная из двух или трех (допускается и более) листов стекла, разделенных дистанционной перфарированной (алюминиевой, редко пластиковой) рамкой, заполненной минимум на 50% влагопоглотителем (молекулярным ситом), которая соединяется со стеклом с помощью первичного бутилового герметика, а вся конструкция для придания прочности и целостности соединена в единую конструкцию с помощью вторичного герметика (тиоколового или бутилового), предназначенная для заполнения оконных и дверных блоков (пластиковых, алюминиевых, деревянных, комбинированных), перегородок, фасадных и кровельных систем.

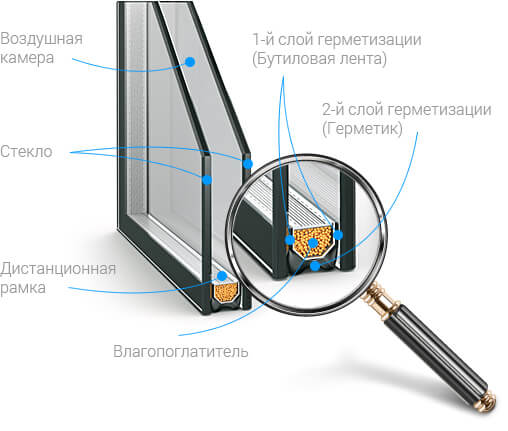

Однокамерный стеклопакет

Однокамерный стеклопакет – конструкция из двух стекол, разделенных между собой дистанционной рамкой и склеенных герметиком

Воздушное пространство между стеклами может быть заполнено инертным газом или их смесью. Дистаниоая рамка заполется специальным веществом(селикогелем), поглощающим избыточую влагу, тем самым препятствуя запотеванию..


Коэффициент сопротивления теплопередаче R, м2С/Вт

0,32
Изоляция
прямого шума, дБ

24
Коэффициент направленного светопропускания, %

83

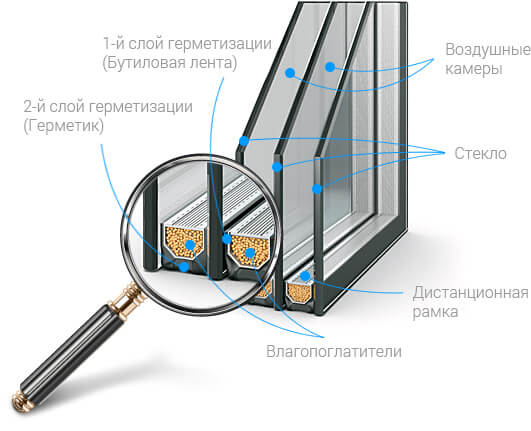

Двухкамерный стеклопакет

Двухкамерный стеклопакет состоит из трех стекол с двумя воздушными камерами между ними. Имеет гораздо более высокую теплоизоляцию, чем однокамерный, но при этом обладает большей массой.

Шумоизоляцию можно дополнительно увеличить, используя дистанционные рамки и стекла разной толщины, а также можно использовать многослойные стекла(триплекс).


Коэффициент сопротивления теплопередаче R, м2С/Вт

0,47
Изоляция
прямого шума, дБ

29
Коэффициент направленного светопропускания, %

77



Энергосберегающий стеклопакет

Энергосберегающие стеклопакеты – стеклопакеты, которые обладают, благодаря стеклу, на которое нанесен невидимый слой оксидов металлов, большим, по сравнению с обычными стеклопакетами, коэффициентом сопротивления теплопередаче, говоря обычным языком, теплее. Применение энергосберегающих стеклопакетов в качестве заполнения оконных конструкций позволяет улучшить их тепловые характеристики, не внося серьезных изменений в профильную систему и систему запирания, так как стеклопакет занимает в ней до 85 % площади.

Как это работает? В них одно из стекол обладает особым свойством. На него нанесен невидимый глазу человека слой очень маленькой толщины (0,2 мкм) оксидов серебра, который отражает от своей поверхности инфракрасное излучение (до 53% энергии света) , исходящее от отопительных приборов, находящихся внутри помещения.



Коэффициент сопротивления теплопередаче R,м2С/Вт

0,64
Изоляция
прямого шума, дБ

29
Коэффициент направленного светопропускания, %

68
Коэффициент сопротивления теплопередаче R,м2С/Вт

0,55
Изоляция
прямого шума, дБ

29
Коэффициент направленного светопропускания, %

68

Мультифунциональный стеклопакет

Мультифункциональные стеклопакеты – стеклопакеты, которые сочетают в себе следующие свойства: отражают солнечный свет наружу, инфракрасное (от отопительных приборов) излучение вовнутрь и имеют высокий коэффициент светопропускания видимого света, что позволяет при их использовании значительно снизить затраты на отопление в зимний период и кондиционирование помещений в летний.

Получить при производстве мультифункциональный стеклопакет можно тремя способами. Первый – использовать два стекла с разным напылением (солнцезащитным и низкоэмиссионным). Второй – использовать мультифункциональное стекло с твердым покрытием (к-стекло, off-line, т.е. специальное покрытие, состоящее из ионов серебра и других металлов, наносится на стекло после того, как оно остыло). Третий – использовать мультифункциональное стекло с мягким покрытием (i-стекло, on-line, т.е. специальное покрытие наносится в процессе производства стекла).

Из чего состоит стеклопакет

Листовое стекло

Стекло является неотъемлемой частью стеклопакета. В зависимости от назначения стеклопакета (общего или структурного) применяются различные стекла. Основным видом стекла является листовое бесцветное марок М0 и М1.Также могут быть использованы узорчатые, армированные, армированные полированные, многослойные( ударостойкое, взрывостойкое, пулестойкое, безопасное при эксплуатации), окрашенное в массе, огнестойкое, моллированное, упрочненное( химически упрочненное, закаленное, термоупрочненное), солнцезащитное( с твердым покрытием, с мягким покрытием), декоративное( с твердым покрытием, с мягким покрытием), низкоэмиссионное( с твердым покрытием, с мягким покрытием), с полимерными пленками. Согласно гост 111-2014 коэффициент направленного пропускания света стекла должен быть не менее 0,88. Локальные пороки стекла для марки м1 допустимы до 0,2 мм, а линейные до 5. Вторым по частоте применения в стеклопакетах является низкоэмиссионные стекла с мягким покрытием. Оно благодаря наличию ионов серебра обладает способностью отражать инфрокрасное излучение, что повышает коэффициент теплопроводности стеклопакета. Третьим по частоте применения являются стекла окрашенные в массе. Оба эти вида стекол имеют коэффициент светопропускания меньший по значению.

Дистанционная рамка

Дистанционная рамка разделяет стекла, создавая тем самым воздушные камеры. Изготавливают рамки из готовых алюминиевых, стальных нержавеющих сплавов, стеклопластиковых или металлопластиковых профилей. Подавляющее большинство стеклопакетов изготовлено с применением алюминиевых дистанционных рамок. Существует две технологии их изготовления.

Первая – метод гнутья. Он заключается в гнутье рамок на автоматизированных станках. Чаще всего получается один стык( допускается и больше), рекомендуется делать его по технологии терморазрыва.

Второй метод заключается в изготовлении рамок из прямых элементов, собранных на уголках. Места стыков при этом тщательно заполняют нетвердеющим бутиловым герметиком.

Полости рамок заполнены влагопоглотителем, который адсорбирует водяные пары из межстекольного пространства посредством перфорированных отверстий, расположеных в большом количестве в дистанционной рамке со стороны камеры.

Молекулярное сито

При производстве стеклопакетов обязательно используется влагопоглотитель. Почти всегда в этом качестве применяют синтетический гранулированный цеолит без связующих веществ( молекулярного сита). Размер его гранул не должен быть меньше диаметра перфорированных в дистанционной рамке отверстий, иначе г ранулы попадут в воздушную камеру. Эффективность молекулярного сита должна быть более 35 С по методу повышения температуры. При заполнении межстекольного пространства аргоном, применяются гранулы большего размера( 0,3 мкм). Объем заполнения полостей дистанционных рамок регулируется в специальных таблицах, но он должен быть более 50% от их объема.

Первичный герметик

Первичный герметик наносится по всему периметру дистанционной рамки. Его задачами является скрепление со стеклом и создание надежного барьера на пути газа или осушенного воздуха, заполняющего межстекольное пространство. Во внутрь камеры первичный герметик не должен выступать более, чем на 2 мм. Допускается наличие видимых алюминиевых участков между первичным герметиком и дистанционной рамкой шириной не более 1 мм по всему пкриметру стеклопакета. Первичный герметик не должен твердеть, поэтому его изготавливают из бутила. Наносится первичный бутиловый герметик на дистанционную рамку на автоматических станках, реже вручную( бутиловые ленты).

Вторичный герметик

Вторичный герметик придает целостность конструкции стеклопакета и препятствует поступлению воздуха из внешней среды вовнутрь камер. Чаще всего используется тиаколовый полисульфидный герметик, который при высыхании твердеет и хорошо держит форму стеклопакета. Минусом является то, что он трескается при высыхании, что приводит к диффузии воздуха вовнутрь герметизирующего слоя. Реже используют бутиловый герметик, минусом которого является текучесть при высоких температурах ( в условиях московского региона бывает редко). Зато воздух он практически не пропускает. На границе между первичным и вторичным герметиком не должно быть видно дистанционной рамки. Наплыв вторичного герметика допускается не больше, допуска на размер стеклопакета. Не допускается отслоение и разрывы в герметизирующем слое. При структурном остеклении используются силиконовые герметики.

Пластиковые уголки

Пластиковые уголки не являются обязательной частью комплектации стеклопакета и применяются для сбора прямых профилей дистанционных рамок ручным способом. Их размер равен ширине рамок и бывает от 6 до 18 мм. Если рамка изготавливается методом гнутья, то они не используются. При изготовлении непрямоугольных стеклопакетов они необходимы, причем в таком случае уголки должны быть мягкими и легко гнуться.

При изготовлении стеклопакетов с раскладкой внутри, применяются различные пластиковые уголки крючки, крестики, солнышки.

Двухкамерный стеклопакет (32 мм)

от 2029 руб

Дистанционная рамка

от 50 руб

Молекулярное сито

от 100 руб

Первичный Бутиловый гермети

от 50 руб

Вторичный герметик

от 40 руб

Пластиковые уголки

от 5 руб

Свойства стеклопакетов со специальными стеклами

Стоимость стеклопакета на заказ по размерам

Цена стеклопакета на заказ по размерам приятно удивит вас. Мы предлагаем доступную стоимость на изделия с обработкой, независимо от сложности изготовления.

Стеклопакет Цена
Стеклопакет однокамерный 4_16_4 от 1100 руб. за м.кв.
Стеклопакет двухкамерный 4_10_4_10_4 от 1400 руб. за м.кв.
Стеклопакет энергосберегающий от 3200 руб. за м.кв.
Стеклопакет тонированный от 3700 руб. за м.кв.
Стеклопакет мультифункциональный от 4000 руб. за м.кв.
Стеклопакет самоочищающийся от 2300 руб. за м.кв.
Стеклопакет с раскладкой от 1600 руб. за м.кв.
Стеклопакет шумозащитный от 2400 руб. за м.кв.
Стеклопакет структурный 10зак_20_10зак от 3800 руб. за м.кв.
Стеклопакет джамбо 10зак_20_10зак от 3700 руб. за м.кв.

Что записано в формуле стеклопакета?

Формула стеклопакета следует читать от наружного к внутреннему стеклу:

Пример:

СПД 4M1-12-4M1-12-4M1 ГОСТ 24866-2014 1300х730х24 ГОСТ 24866-99

Двухкамерный стеклопакет наружнее стекло имеет толщину 4 мм и изготовлено из листового стекла марки м1, дистанционная рамка 12 мм( пространство заполнено осушенным воздухом), среднее стекло имеет толщину 4 мм марки м1, дистанционная рамка 12 мм( заполнена осушенным воздухом), внутреннее стекло 4 мм марки м1.

Сравнение характеристик стеклопакетов

Тип Формула Коэффициент сопротивления
теплопередаче, м2°С/Вт
Звукоизоляция, дБ Коэффициент
светопропускания
масса кг/м2 цена за за м2

Однокамерный

4-16-4 0,32 24 0,83 20 1550

Двухкамерный

4-10-4-10-4 0,47 29 0,77 30 2150

Энергосберегающий

4И-10-4-10-4 0,64 29 0,68 30 2580

Мультифункциональный

4-10-4-10-4LGC 0,55 29 0,68 30 2750

Шумоизоляционный

6-8-4-10-4 0,48 36 0,72 30 2320

Триплекс

4.1.4-8-4-8-4 0,54 42 0,69 30 7900

Чем отличается двухкамерный от однокамерного стеклопакета?

Основным отличием однокамерного стеклопакета от двухкамерного является:

Коэффициент сопротивления теплопередачи зависит не только от количества стекол, но и от качества ( наличия и вида напыления стекол). Например, приведенное сопротивление теплопередаче у одинарного стеклопакета с и-стеклом равен 0,59( м2×°С/Вт), а у обычного двухкамерного стеклопакета 0,47 ( м2×°С/Вт).

Стоимость стеклопакетов зависит от многих параметров. В первую очередь на цену двухкамерного стеклопакета влияют его технические характеристики. Во вторую – производитель, и то обстоятельство, – заказываете ли вы стеклопакет с рамой или без.

Производство стеклопакетов

Изготовление стандартного стеклопакета включает в себя несколько этапов:

Помимо стандартных одно- и двухкамерных стеклопакетов наша компания изготавливает по желанию заказчиков стеклопаеты с большим количеством камер, тонированные и энергосберегающие стеклопакеты, возможна установка триплекса. Для окон в загородный дом хорошим дизайнерским решением будет установка в стеклопакет декоративной раскладки.

Типы стеклопакетов

Раскладка в стеклопакет



Декоративная раскладка внутри стеклопакета

Внутренняя декоративная раскладка устанавливается в процессе сборки стеклопакета. Она крепится к дистанционной рамке с помощью торцевых заглушек. Чтобы избежать асимметрии, при сборке стеклопакетов с раскладкой необходимо учитывать разную высоту остекления в глухих проемах и в створках.

Установка раскладки в стеклопакет никак не влияет на его герметичность. Стеклопакеты с раскладкой будут украшением вашего интерьера на протяжении всего срока службы окна.
